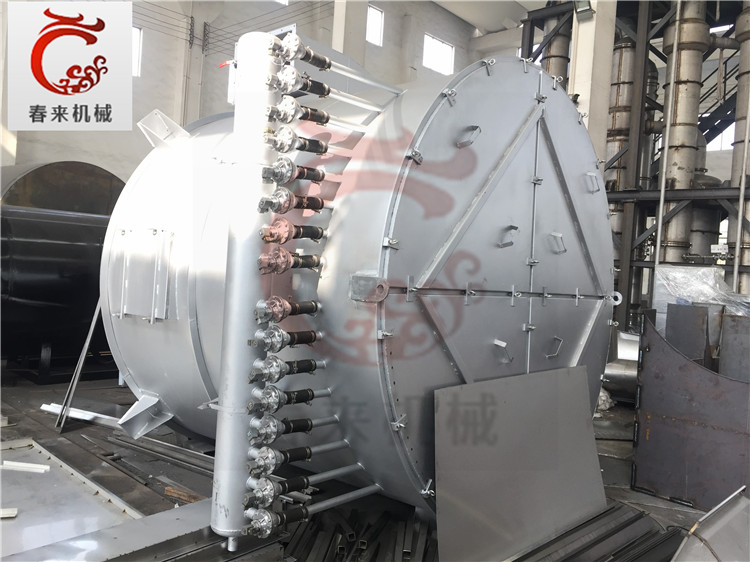

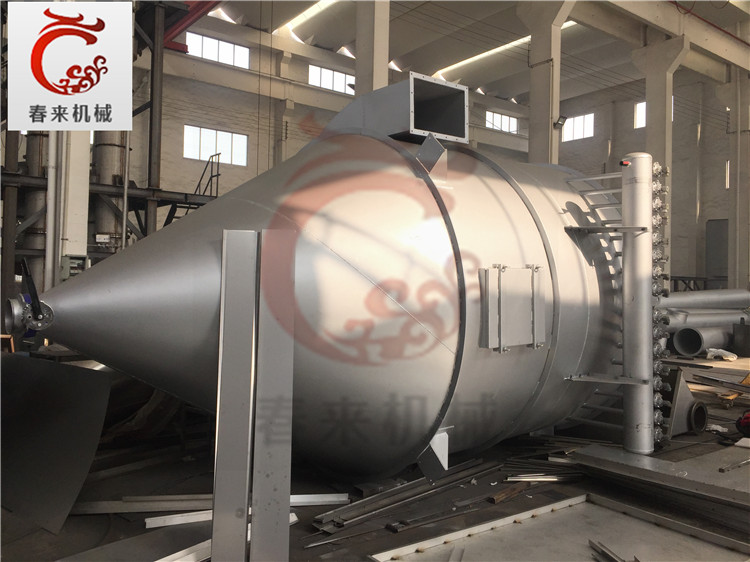

MC脉冲布袋除尘器的生产现场
发布时间:
2018-11-29
脉冲布袋除尘器的基本结构,它主要由五部分组成。
1、上箱体:由可掀起的盖板和出风口组成;
2、中箱体:由多孔板、滤袋装置和文氏管组成;
3、下箱体:由进风口、灰斗和检查门组成;
4、排灰系统:由减速装置和输灰、排灰装置组成;
5、喷吹系统:由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成;
6、控制仪表采用脉冲控制仪脉冲无触点控制仪。
1、上箱体:由可掀起的盖板和出风口组成;
2、中箱体:由多孔板、滤袋装置和文氏管组成;
3、下箱体:由进风口、灰斗和检查门组成;
4、排灰系统:由减速装置和输灰、排灰装置组成;
5、喷吹系统:由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成;
6、控制仪表采用脉冲控制仪脉冲无触点控制仪。
罐式脉冲布袋除尘器特点:
1、采用分室停风脉冲喷吹清灰技术,克服了常规脉冲除尘器和分室反吹除尘器的缺点,清灰能力强,
除尘效率高,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定可靠,经济效益好。适用于电
力、冶金、化工、矿业、建材、机械等行业中的烟气净化。
2、由于采用分室停风脉冲喷吹清灰,喷吹一次就可达到彻底清灰的目的,所以清灰周期延长,降低了
清灰能耗,压气耗量可大为降低。同时滤袋与脉冲阀的疲劳程度也相应减低,从而成倍地提高滤袋与阀片的寿
命。
3、检修换袋可在不停系统风机,系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈,密封性能好,
牢固可靠。滤袋龙骨采用多角形,减少了袋与龙骨的磨擦,延长了袋的寿命,又便于卸袋。
4、采用上部抽袋方式,换袋时抽出骨架后,脏袋投入箱体下部灰斗,由人孔处取出,改善了换袋操作
条件。
5、箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。
6、进、出口风道布置紧凑,气流阻力小。
